| 概述：

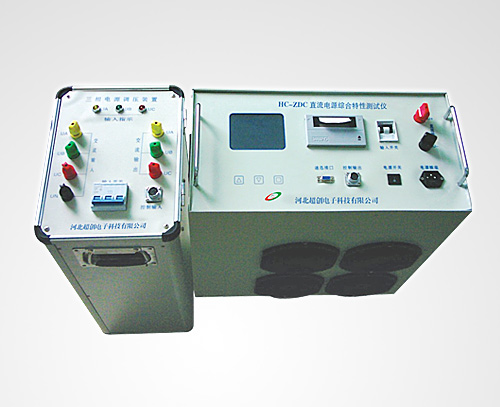

直流電源綜合特性測試儀是嚴格按照DL/T724－2000《電力系統用蓄電池直流電源裝置運行與維護技術規程》第5.3條中，對充電裝置的穩壓精度、穩流精度、紋波系數、蓄電池容量等技術指標及試驗的規定技術要求自主試驗研制成功的直流電源綜合檢測裝置。
本裝置最大的特點是體積小、重量輕，兼容220V直流系統和110V直流系統的檢測，并能全自動實時在線快速準確的測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數、效率特性、電池放電容量等，并可對電池的多項測量結果和曲線顯示生成報表，并進行綜合計算分析，準確判別。
該裝置是一套適合于電力系統變電所（站）使用的移動式直流電源微機檢測裝置，采用最新型微處理機為主機，配備液晶顯示器、微打印機等設備。通過現場的長期實際運行表明；該裝置具有功能完善、抗干擾性強、可靠性高、透明度好、結構簡單、攜帶方便等優點。
功能及特點
1、功能強大：實現對充電機穩壓精度、穩流精度、紋波系數、蓄電池核對性放電、充電機限流特性、工作效率等進行自動測量。
2、純阻性功率負載：采用新型大功率純電阻負載、具有體積小、重量輕、線性好、結構上采用一體化設計，攜帶方便，符合GB/T19826－2500標準規定。
3、最新部件優化組合：采用高性能工控機作為核心處理器，配置顯示器，數據采集單元等。采集頻率高達20M，完美的元件優化組合全面保證數據采集分析，滿足測試的全部要求和數據管理分析處理。
4、采用鎳鋁合金新材料：調壓裝置采用鎳鋁合金為新材料，在其相同重量和體積下，共輸出功率是傳統自耦調壓器的2-3倍。
5、性能穩定、測試效果明顯：產品已在全國廣泛使用，用戶反映良好，可以兼容220V和110V直流系統。
6、大屏幕圖形LCD和打印：裝置以全中文方式實時顯示測試數據，并有RS232和USB接口，也可以現場隨時打印測試數據。
技術參數
工作電源：交流220V±15% 頻率50HZ
功率消耗：≯50W
環境溫度：-20℃+55℃
三相調壓裝置額定功率：15KVA，額定電流：20A（訂貨注明）
額定負載電流≤50A
測試精度：≤0.1%
外型尺寸及重量：主裝置尺寸：500×360×420mm,重量：15kg
三相調壓裝置尺寸：260×350×600mm,重量：18kg
適用電壓等級：110V和220V（48V系統，電流200A，訂貨注明）
數據記錄：內存大于256M
接口方式：USB和RSS232同時自帶
工作時間：連續不間斷
|
|
|
