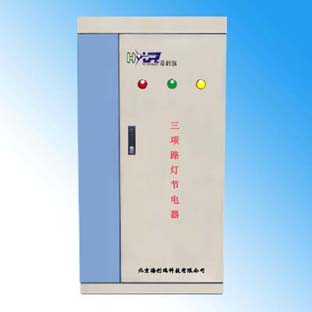

我公司的三相路燈節電器在設計過程中始終貫穿節能環保、綠色照明的全新理念，用程序化調控器的軟啟動、穩壓、減壓、減流功能，對以氣體放電燈為代表的所有電光源實施輕松自如地調控，節能30%-45%，而且使光源及附件的壽命延長二至三倍，降低綜合運營成本30%-50%。廣泛用于城市路燈、高速公路、機場、工業區、商業區、海港和旅游度假區的照明調控。一般在一、兩年內就可以回收全部投入，無論從節能環保，還是經濟效益的角度看，都是非常合算的投資。與目前國內其它照明節電方案相比，這一方案在節能、降低運營費用方面有其獨特的優越性。

智能照明節能控制裝置的工作原理

以控制某路段路燈起停為例，該智能照明節能控制裝置的循環工作過程如圖1所示，

圖1  路燈控制循環工作過程圖

各段控制分別如下：

l      設備帶電后，每天正常的循環工作過程開始，裝置的軟啟動器從200V開始并在此水平上保持3分鐘（0~1段）；

l      這之后5分鐘便進入“慢斜坡”點亮模式直至電壓緩慢上升至220V公稱電壓為止（1~2段）；

l      裝置輸出穩定在公稱電壓，燈具處在常規正常照明狀態，等待開始節能指令（2~3段）；

l      收到“第一節能時段”節能指令后電壓以“緩斜坡”方式緩慢下降，直至設定的第一節能電壓為止（3~4段）；

l      裝置輸出穩定在第一節能電壓值，燈具在第一節能電壓下工作（4~5段）；

l      收到“第二節能時段”節能指令后電壓繼續以“緩斜坡”方式緩慢下降，直至設定的第二節能電壓為止（5~6段）；

l      裝置輸出穩定在第二節能電壓值，燈具在第二節能電壓下工作（6~7段）；

l      收到“返回第一節能時段”指令后，電壓同樣以漸進 “緩斜坡”方式返回第一節能電壓（7~8段）；

l      工作在第一節能電壓下，直至關燈（8~9段）。
      在配電系統中，為了補償送電過程中的供電線路的損耗，緩解負荷高峰時末端用戶出現電壓過低的現象，一般采用提高輸送電壓的方法，因此用戶實際承受的電壓會高于用電設備的額定電壓（尤其在負荷低谷時更為嚴重）。過高的供電電壓不僅會使用電設備耗能增加，而且會造成電光源壽命大大縮短；電壓波動對電光源和燈具的沖擊，也導致了燈泡、燈具壽命的降低及更換維護工作量增加。

針對照明系統的這一問題，智能照明調控裝置利用非相控調整技術（相控是指可控硅斬波技術），采用微電腦控制系統，實時電腦采集輸出、輸入電壓信號與最佳照明電壓比較，通過計算進行調節，從而保證輸出最佳的系統照明工作電壓。智能照明調控裝置徹底改善電力質量，解決了目前國內存在的節能型節電器“節電不節錢"的不正常現象。

1.內部結構
    智能照明調控裝置是由調控模塊、固態開關、控制電路、自動旁路系統等部件構成。如下面的結構圖所示，市電通過空氣斷路器直接與調控模塊相連。通過調控模塊改變輸出電壓，由控制器（控制面板、手動編程器、時鐘管理器、日光智能探頭、PLC、電腦）、控制開關模塊，實現最佳電壓輸出，從而達到調整電網電壓偏移和波動的目的。

　
結構圖

2.電子控制單元
    控制板以最新一代的計算機為基礎，取樣、分析和控制設備的主要參數（循環檢測技術），如：輸入/輸出電壓，頻率等等；同時，控制旁路和RS-485串口狀態。
    設備的主要參數存儲于計算機的EEPROM。計算機將采樣的輸出電壓值數字化，與設定的參考電壓比較，從而保證設備的輸出精度。此外，在這個控制過程中有一個微小的滯后，這是為了避免振蕩引起的誤動作。
計算機將設備的輸出電壓和參考電壓實時比較，以保證輸出最佳工作電壓。
    啟動時，輸出電壓等于啟動參考電壓。之后，輸出電壓慢慢地上升至額定電壓。收到節能的命令后，輸出電壓又慢慢地下降到設定的節能電壓。
    始終將輸出電壓與參考電壓值比較來實現輸出的穩定，即使在電壓轉換過程中，設備也可以提供穩定的輸出電壓。

產品特點及優勢

1． 三大功能
    1) 優化電力質量，節約照明用電
    針對電網電壓偏高和波動等現象，調控裝置可根據用戶現場實際需求，實時在線調控輸出最佳照明工作電壓，并能將其穩定在±2%以內，有效提高電力質量，從而達到節電10%~40%的效果。
    2) 有效保護電光源，延長其使用壽命
    調控裝置能夠?qū)崿F(xiàn)燈具的軟啟動和慢斜坡控制過程，可減少40%電流對燈的沖擊，對電光源和燈具起到很好的保護作用。高穩定的最佳照明電壓，能夠延長電光源壽命2~4倍，減少照明運行、維護成本30%~50%。
    3) 多時段智能照明調控
    為了滿足不同用戶對照明燈具控制的需要，智能調控裝置有三種運行模式可供選用：

·  端子控制節能運行模式

·  時間控制節能運行模式

·  通訊控制節能運行模式

可按現場實際情況，通過天文鐘、智能探頭或內部編程、遠程計算機遙控，實現時控、光控、程控等多種智能化控制。并可根據不同時段、不同燈具、不同亮度要求，每相獨立調節，允許100%不平衡。

2． 五項優勢
    1) 自動穩壓調壓
    輸出電壓在180V~230V之間可調控，有調壓、穩壓功能，有效提高電力品質，其效率高達97%。調節時間小于0.1秒，精度在±4V之內，輸出最佳的照明工作電壓。可以避免因電壓過低或過高引起的照明中斷和對光源壽命的不良影響。解決了電壓偏移波動造成的能源浪費，并有效延長電光源壽命，直接減少照明運行、維護成本。
    2) 軟啟動和慢斜坡過程
    根據氣體放電燈的特點，裝置在啟動時，采用低壓軟啟動，在額定電壓下充分預熱的過程。該過程可減少40%的啟動電流沖擊，有效提高光源壽命。
    另外，在調壓的過程中，裝置采用慢斜坡方式，讓電壓在設定時間內緩慢過渡，保證光源不受電壓、電流波動的沖擊，從而降低電光源損壞率，延長使用壽命。
    3) 多時段實時節能運行
    根據用戶實際的照明需求，調控裝置可通過程序進行多時段節能電壓設置，從而滿足用戶不同光源、不同時間的需求，實現最佳照明狀態和最大節電率。
    4) 安全可靠性設計理念

·  手動、自動雙旁路系統，以保證照明設備不斷電，正常安全運行；

·  控制部分不含交流接觸器和移動元件，保證高可靠性和低功耗。

·  可選配GSM/GPRS全球?qū)崟r(shí)（手機）監控系統，監測設備運行，故障報警，及時采取保護措施。

5) 電腦聯網，集中控制
    可以對調控裝置遠程控制，設備本身有RS-485通訊接口，具有聯網功能。在特殊情況下，需要對智能照明調控裝置進行人工調控時，可以通過RS-485接口實行遠程的控制和遙控。

3． 應用場所
    1) 市政照明--路燈專用型
    高速公路、隧道、橋梁、城市道路、民航、停車場及廣場等。
    2) 工廠照明--工礦專用型
    紡織、造紙、機械電子、卷煙、石油化工、電力、服裝、食品加工廠等。
    3) 商業照明--商場專用型
    大中型商場、購物中心、超市等。
    特別適用于高壓鈉燈、低壓鈉燈、金屬鹵化物燈、高壓汞燈、熒光燈等所有氣體放電燈。用于夜間連續作業的照明設備效果最佳。

4． 產品型號

三相 （三個單相220V組成）
